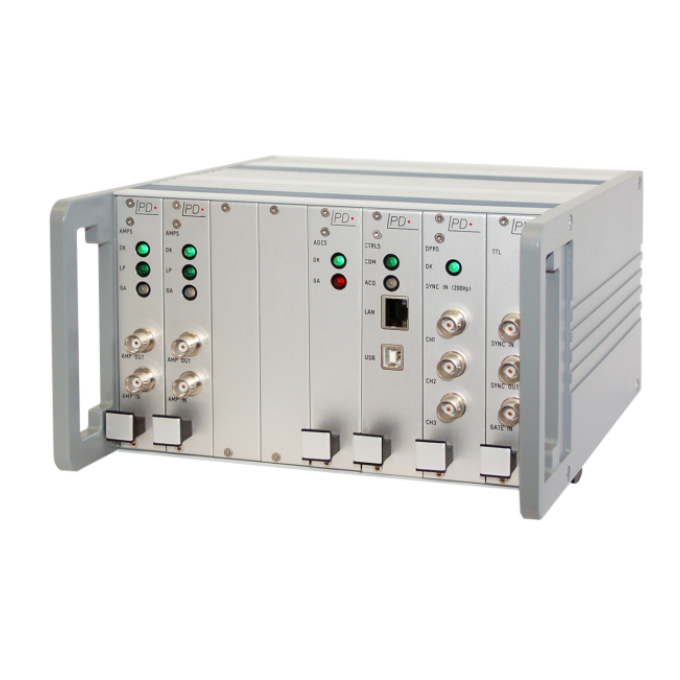

ICMsystem 多功能局部放电测量系统

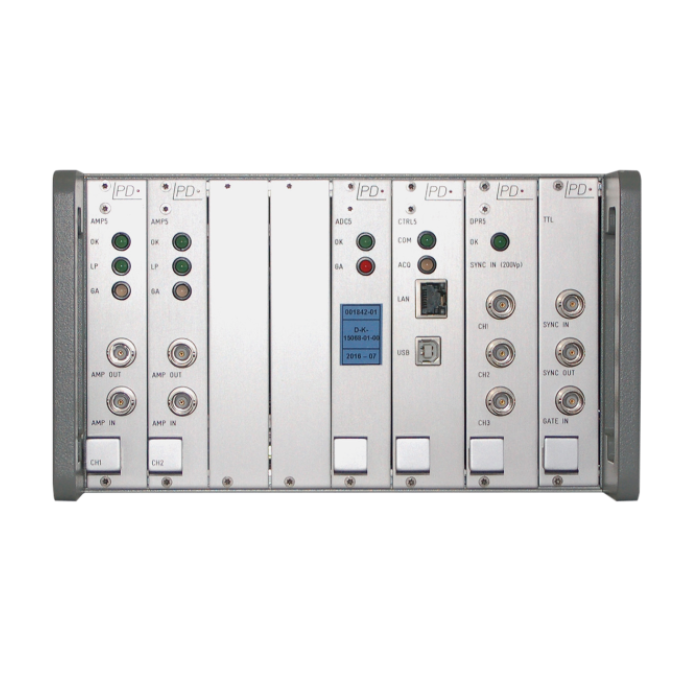

在启动时，采集单元的两个微控制器建立内部通信。它们检查不同的寄存器、控制器周边设备、内部通信，并最终确定所有模块是否就位。如果这个启动顺序成功通过，您将听到单个的“蜂鸣”声，并且AMP5模块的OK LED指示灯将点亮。如果发生严重故障，这个过程将无法完成。当检测到外围设备故障时，将发出几声蜂鸣声来指示检测到的缺陷。在这两种情况下，采集单元需要送回Power Diagnostix工厂进行维修。

在运行Windows 10创作者更新（2017年版）的PC上，ICMsystem应用程序窗口可能会在高分辨率显示器上显示得非常小。要增大软件的显示大小，请按照以下步骤操作：

1. 在桌面上右键单击应用程序的快捷方式。

2. 从上下文菜单中选择“属性”。这将打开“属性”窗口。

3. 在“兼容性”选项卡上，启用“覆盖高DPI缩放行为”，并将“缩放由”设置为“系统”。

4. 如果您拥有管理员权限，可以点击相应的按钮为所有用户更改设置。

5. 确认更改，点击“确定”按钮。

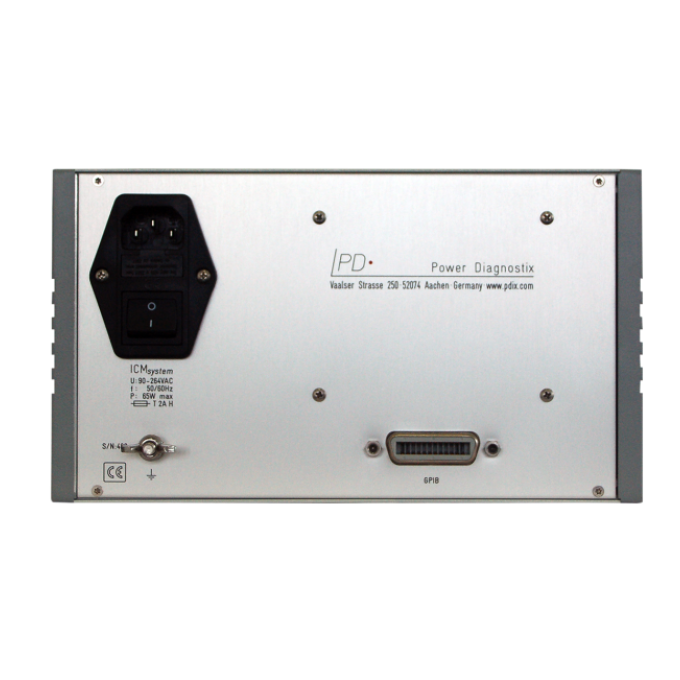

ICMsystem软件在启动时会自动检查是否连接了仪器。如果找到了仪器，采集单元会发出哔哔声，并立即开始通信，如ICMsystem用户指南中的软件部分所述。如果无法建立通信，请尝试使用计算机的GPIB或USB接口运行另一个应用程序。检查GPIB/USB电缆和连接器，或尝试使用另一个GPIB/USB接口。您还可以尝试连接另一台计算机。此外，可以测试串行通信。使用提供的串行电缆，并在菜单“选项” > “端口”中设置软件以检查使用的串行端口。如果无法建立通信，并且确定是仪器的问题，需要将其发送到Power Diagnostix进行进一步调查和/或维修。

请确认USB驱动程序是否已安装。您可以在Windows设备管理器的“端口”部分进行检查。您应该能看到一个条目“CP210x”或“Silicon Labs CP...”。如果在“端口”部分找不到任何条目，很可能会在“未知设备/其他设备”下找到设备，而且没有安装驱动程序。

右键点击设备条目，选择“更新驱动程序软件”。选择手动安装软件，并选择“从计算机上的设备驱动程序列表中选择”和“浏览...”。然后，进入软件安装文件夹，打开子文件夹USB_Driver\CP210X\SLabBridge。选择那里的“.inf”文件。根据您的操作系统版本，您可能需要安装驱动程序的第二部分。在这种情况下，转到Windows设备管理器的“通用串行总线控制器”部分，找到“CP210x”设备。使用子文件夹USB_Driver\CP210X\SLabBus重复之前的步骤。成功安装驱动程序后，您应该在设备管理器的“端口”部分看到一个条目：现在您可以在ICMsystem软件的偏好设置中激活此COM端口。
